Uniwersalny panel przełączników "Switch panel" 6-funkcyjny 12–24V

Możliwość montażu w naszym warsztacie

Istnieje możliwość profesjonalnego montażu w naszym warsztacie. Cena montażu ustalana jest indywidualnie.

Uniwersalny panel przełączników "Switch panel" 6-funkcyjny 12–24V

Opis funkcjonalny

Uniwersalny panel przełączników 6 Gang 12–24V to kompletny zestaw do sterowania wieloma odbiornikami elektrycznymi w pojeździe. Idealnie sprawdza się w samochodach terenowych, kamperach, przyczepach, łodziach, maszynach rolniczych i pojazdach użytkowych.

Dzięki zintegrowanej skrzynce bezpieczników i przekaźników, panel umożliwia szybkie, bezpieczne i estetyczne podłączenie do sześciu różnych urządzeń — takich jak oświetlenie LED, kompresory, wyciągarki czy dodatkowe gniazda zasilania.

System został zaprojektowany w sposób umożliwiający łatwą instalację plug & play, bez konieczności stosowania dodatkowych rozdzielni. Wszystkie przewody zakończone są gotowymi złączkami, a do zestawu dołączono komplet akcesoriów montażowych, taśmę 3M oraz zestaw naklejek do personalizacji przycisków.

Specyfikacja techniczna

• Zasilanie: 12–24V DC

• Liczba obwodów: 6 niezależnych

• Łączna moc:

  • do 300W przy 12V

  • do 600W przy 24V

• Rodzaj przełączników: bistabilne z podświetleniem LED

• Materiał obudowy: aluminium + wysokiej jakości tworzywo PPT/PC

• Zabezpieczenia: skrzynka bezpieczników i przekaźników w komplecie

• Wodoszczelność: IP66

• Temperatura pracy: od -40°C do +150°C

• Wymiary panelu: ok. 17,9 × 6,8 × 9,8 cm

• Kolor podświetlenia: niebieski (opcjonalnie pomarańczowy lub zielony)

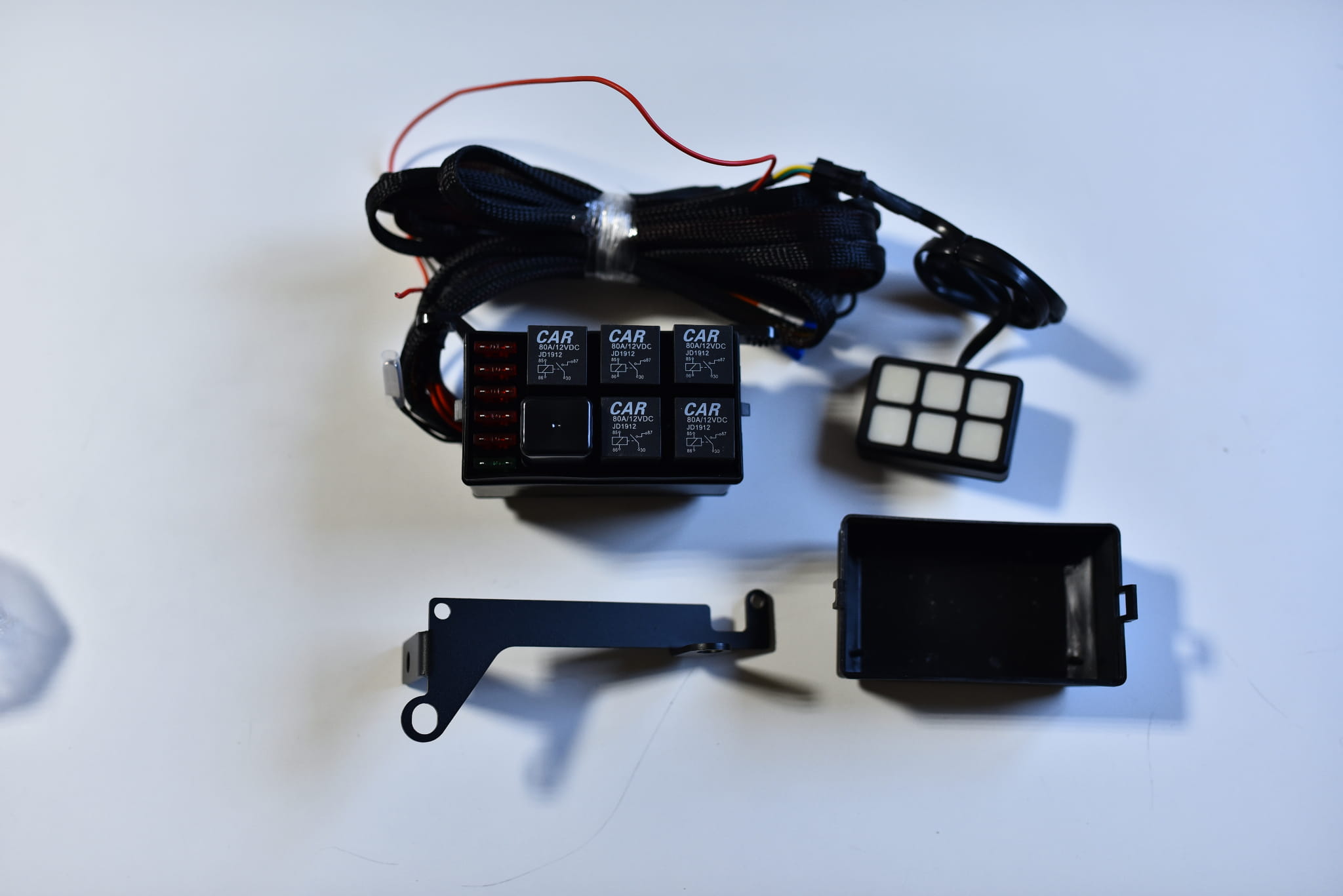

Zawartość zestawu

• Panel przełączników 6-funkcyjny z podświetleniem

• Skrzynka przekaźnikowa z bezpiecznikami

• Uchwyty montażowe panelu i skrzynki

• Naklejki do oznaczenia funkcji przycisków

• Taśma montażowa 3M

• Komplet przewodów z konektorami

• Zestaw śrub montażowych

• Instrukcja instalacji

Zalety użytkowe

• Sterowanie do 6 urządzeń jednocześnie.

• Gotowy system Plug & Play z kompletem przewodów.

• Skrzynka przekaźnikowa z diodami diagnostycznymi – szybka identyfikacja przepalonego bezpiecznika.

• Wysoka odporność na wilgoć, pył i wstrząsy (IP66).

• Nowoczesny wygląd i kompaktowa konstrukcja.

• Uniwersalne zastosowanie w pojazdach 12V i 24V.

Uwagi montażowe

Panel można zamontować pionowo lub poziomo, w zależności od potrzeb. Przewody zakończone są konektorami ułatwiającymi szybkie połączenie.

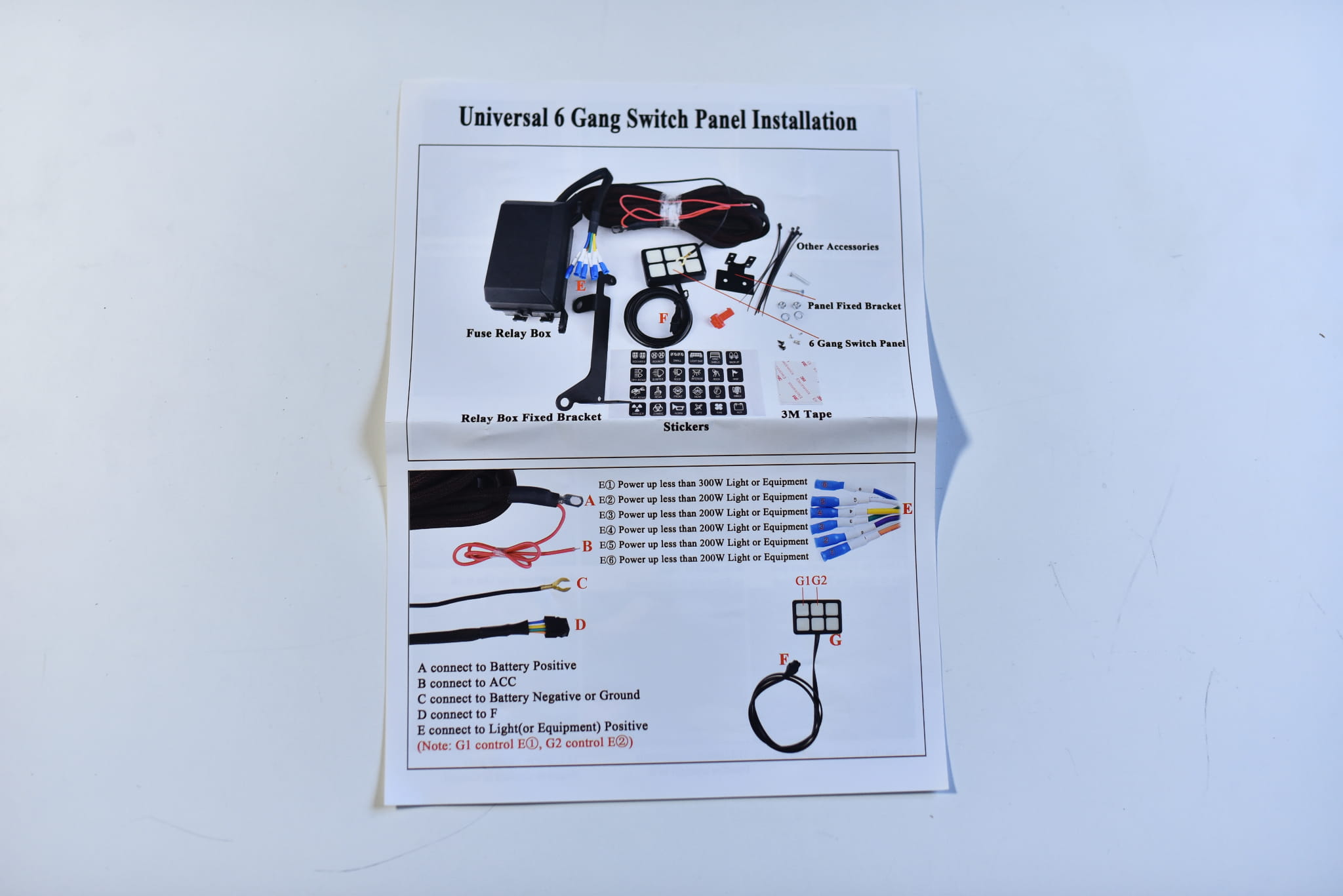

Schemat podłączenia:

• A – do bieguna dodatniego akumulatora

• B – do ACC

• C – do bieguna ujemnego (masa)

• D, E – do urządzeń lub świateł roboczych

Podsumowanie

6 Gang Switch Panel 12–24V to niezawodny, profesjonalny system sterowania wieloma urządzeniami elektrycznymi. Idealny do zastosowań off-road, kamperów, łodzi i pojazdów specjalnych. Prosty montaż, wysoka jakość i pełna ochrona obwodów czynią go doskonałym wyborem dla każdego, kto potrzebuje praktycznego i estetycznego rozwiązania sterującego.
